تضمین فنی فناوری تیر مستطیلی دقیق با آلیاژ آلومینیوم درجه هوافضا، پایداری و چابکی را از طریق طراحی سبکوزن تضمین میکند. صنعتگری ظریفساخت سهمحوره گرانیتی، استحکام بالا، مقاومت در برابر تغییر شکل و پایداری برجسته را فراهم میکند. نوآوری مبتنی بر ثبت اختراعسیستم یاتاقان هوایی ثبتشده، لرزش را مهار کرده و از چسبندگی جلوگیری میکند و از عملیات با سرعت و شتاب بالا پشتیبانی مینماید. |
|
|
فناوری تیر مستطیلی دقیق با آلیاژ آلومینیوم درجه هوافضا، پایداری و چابکی را از طریق طراحی سبکوزن تضمین میکند.
صنعتگری ظریفساخت سهمحوره گرانیتی، استحکام بالا، مقاومت در برابر تغییر شکل و پایداری برجسته را فراهم میکند.
نوآوری مبتنی بر ثبت اختراعسیستم یاتاقان هوایی ثبتشده، لرزش را مهار کرده و از چسبندگی جلوگیری میکند و از عملیات با سرعت و شتاب بالا پشتیبانی مینماید.
| مدل | محدوده اندازهگیری (میلیمتر) | ابعاد خارجی (میلیمتر) | وزن کل (کیلوگرم) | حداکثر ظرفیت بار (کیلوگرم) | ||||
|---|---|---|---|---|---|---|---|---|
| X | Y | Z | Lx | Ly | Lz | |||
| CLASSIC 564 | 500 | 600 | 400 | 1640 | 1810 | 2490 | 1600 | 2000 |
| CLASSIC 686 | 600 | 800 | 600 | 1740 | 2010 | 2690 | 1700 | 2000 |
| CLASSIC 7107 | 700 | 1000 | 700 | 1840 | 2210 | 2990 | 2100 | 2000 |
| CLASSIC 9128 | 900 | 1200 | 800 | 2040 | 2410 | 3190 | 2600 | 2000 |
| CLASSIC 9158 | 900 | 1500 | 800 | 2040 | 2710 | 3190 | 2900 | 2000 |
| CLASSIC 9208 | 900 | 2000 | 800 | 2040 | 3210 | 3190 | 3400 | 2000 |
| CLASSIC 121510 | 1200 | 1500 | 1000 | 2600 | 3120 | 3600 | 5635 | 2500 |
| CLASSIC 122210 | 1200 | 2200 | 1000 | 2600 | 3820 | 3600 | 7000 | 2500 |
| CLASSIC 123010 | 1200 | 3000 | 1000 | 2600 | 4620 | 3600 | 8700 | 2500 |
| CLASSIC 152010 | 1500 | 2000 | 1000 | 2900 | 3620 | 3600 | 6750 | 2500 |
| CLASSIC 152212 | 1500 | 2200 | 1200 | 2900 | 3820 | 4000 | 7100 | 2500 |
| CLASSIC 153012 | 1500 | 3000 | 1200 | 2900 | 4620 | 4000 | 9800 | 2500 |
| CLASSIC 152014 | 1500 | 2000 | 1400 | 2900 | 3620 | 4400 | 7600 | 2500 |
| CLASSIC 153314 | 1500 | 3300 | 1400 | 2900 | 4920 | 4400 | 9800 | 2500 |
 |

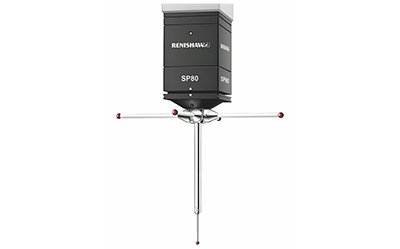

5/6/4 7/10/7 |
9/12/8 9/15/8 9/20/8 |
12/15/10 12/22/10 12/30/10 |
15/22/12 15/30/12 15/20/14 15/33/14 |
20/33/15 20/40/15 |
||
|---|---|---|---|---|---|---|---|
| خطای اندازهگیری طول مطابق با GB/T16857.2 |
E0,MPE | μm | 0.9+L/500 | 1.1+L/400 | 1.5+L/400 | 2.0+L/400 | 2.9+L/400 |
| E150,MPE | μm | 1.1+L/400 | 1.3+L/400 | 1.7+L/400 | 2.3+L/400 | 3.1+L/400 | |
| محدوده تکرارپذیری R0 مطابق با GB/T16857.2 |
R0,MPL | μm | 0.6 | 0.7 | 1.0 | 1.3 | 1.5 |
| خطای اسکن مطابق با GB/T16857.4 |
MPE THP | μm | 1.9 | 1.9 | 1.9 | 2.2 | 3.0 |
| MPT THP | s | 50 | 50 | 50 | 50 | 50 | |
| خطای اندازهگیری فرم تک پروب مطابق با GB/T16857.5 |
PFTU,MPE | μm | 1.1 | 1.3 | 1.7 | 2.3 | 3.1 |
| خطای اندازهگیری فرم چند پروب مطابق با GB/T16857.5 |
PFTE,MPE | μm | 2.8 | 3.3 | 4.3 | 5.8 | 7.8 |
| خطای اندازهگیری اندازه چند پروب مطابق با GB/T16857.5 |
PSTE,MPE | μm | 1.1 | 1.3 | 1.7 | 2.3 | 3.1 |
| خطای اندازهگیری موقعیت چند پروب مطابق با GB/T16857.5 |
PLTE,MPE | μm | 2.2 | 2.6 | 3.4 | 4.6 | 6.2 |
 |
5/6/4 7/10/7 |
9/12/8 9/15/8 9/20/8 |
12/15/10 12/22/10 12/30/10 |
15/20/10 | 15/22/12 15/30/12 15/33/14 |
15/20/14 | 20/33/15 20/40/15 |
||
|---|---|---|---|---|---|---|---|---|---|
| خطای اندازهگیری طول مطابق با GB/T16857.2 |
E0,MPE | μm | 0.9+L/400 | 1.1+L/400 | 1.5+L/400 | 2.0+L/400 | 2.1+L/400 | 2.4+L/400 | 2.9+L/400 |
| E150,MPE | μm | 1.1+L/400 | 1.3+L/400 | 1.7+L/400 | 2.3+L/400 | 2.3+L/400 | 2.6+L/400 | 3.1+L/400 | |
| محدوده تکرارپذیری R0 مطابق با GB/T16857.2 |
R0,MPL | μm | 0.6 | 0.7 | 1.0 | 1.3 | 1.4 | 1.5 | 1.5 |
| خطای اسکن مطابق با GB/T16857.4 |
MPE THP | μm | 1.9 | 1.9 | 1.9 | 2.2 | 2.2 | 2.5 | 3.0 |
| MPT THP | s | 50 | 50 | 50 | 50 | 50 | 50 | 50 | |
| خطای اندازهگیری فرم تک پروب مطابق با GB/T16857.5 |
PFTU,MPE | μm | 1.1 | 1.3 | 1.7 | 2.3 | 2.3 | 2.6 | 3.1 |
| خطای اندازهگیری فرم چند پروب مطابق با GB/T16857.5 |
PFTE,MPE | μm | 2.8 | 3.3 | 4.3 | 5.8 | 5.8 | 6.5 | 7.8 |
| خطای اندازهگیری اندازه چند پروب مطابق با GB/T16857.5 |
PSTE,MPE | μm | 1.1 | 1.3 | 1.7 | 2.3 | 2.3 | 2.6 | 3.1 |
| خطای اندازهگیری موقعیت چند پروب مطابق با GB/T16857.5 |
PLTE,MPE | μm | 2.2 | 2.6 | 3.4 | 4.6 | 4.6 | 5.2 | 6.2 |
 |

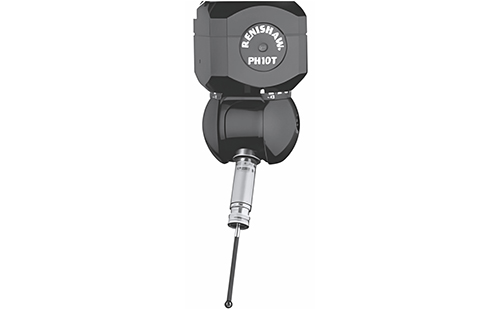

5/6/4 7/10/7 |
9/12/8 9/15/8 9/20/8 |
12/15/10 12/22/10 12/30/10 |
15/20/10 | 15/22/12 15/30/12 15/33/14 |
15/20/14 | 20/33/15 20/40/15 |
||
|---|---|---|---|---|---|---|---|---|---|
| خطای اندازهگیری طول MPE مطابق با GB/T16857.2 |
E0,MPE | μm | 1.3+L/400 | 1.5+L/400 | 1.8+L/400 | 2.4+L/400 | 2.4+L/400 | 2.6+L/400 | 3.1+L/400 |
| E150,MPE | μm | 1.5+L/400 | 1.7+L/400 | 2.0+L/400 | 2.6+L/400 | 2.6+L/400 | 2.8+L/400 | 3.3+L/400 | |
| محدوده تکرارپذیری R0 MPL مطابق با GB/T16857.2 |
R0,MPL | μm | 0.9 | 1.0 | 1.2 | 1.6 | 1.6 | 1.7 | 2.0 |
| خطای اندازهگیری فرم تک پروب مطابق با GB/T16857.5 |
PFTU,MPE | μm | 1.5 | 1.7 | 2.0 | 2.6 | 2.6 | 2.8 | 3.3 |
| خطای اندازهگیری فرم چند پروب مطابق با GB/T16857.5 |
PFTE,MPE | μm | 3.8 | 4.3 | 5.0 | 6.5 | 6.5 | 7 | 8.3 |
| خطای اندازهگیری اندازه چند پروب مطابق با GB/T16857.5 |
PSTE,MPE | μm | 1.5 | 1.7 | 2.0 | 2.6 | 2.6 | 2.8 | 3.3 |
| خطای اندازهگیری موقعیت چند پروب مطابق با GB/T16857.5 |
PLTE,MPE | μm | 3.0 | 3.4 | 4.0 | 5.2 | 5.2 | 5.6 | 6.6 |
 |

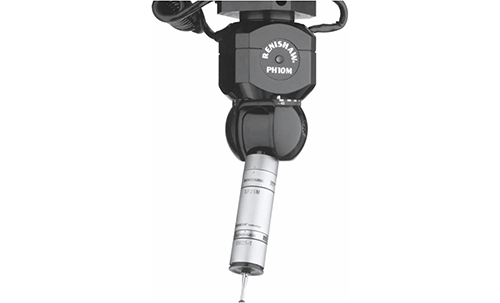

5/6/4 7/10/7 |
9/12/8 9/15/8 9/20/8 |
12/15/10 12/22/10 12/30/10 |
15/20/10 | 15/22/12 15/30/12 15/20/14 15/33/14 |
||
|---|---|---|---|---|---|---|---|
| خطای اندازهگیری طول مطابق با GB/T16857.2 |
E0,MPE | μm | 1.5+L/400 | 1.9+L/400 | 2.6+L/400 | 2.8+L/400 | 2.8+L/400 |
| E150,MPE | μm | 1.7+L/400 | 2.1+L/400 | 2.8+L/400 | 3.0+L/400 | 3.0+L/400 | |
| محدوده تکرارپذیری R0 مطابق با GB/T16857.2 |
R0,MPL | μm | 1.0 | 1.3 | 1.7 | 1.9 | 1.9 |
| خطای اندازهگیری فرم تک پروب مطابق با GB/T16857.5 |
PFTU,MPE | μm | 1.7 | 2.1 | 2.8 | 3.0 | 3.0 |
| خطای اندازهگیری فرم چند پروب مطابق با GB/T16857.5 |
PFTE,MPE | μm | 4.3 | 5.3 | 7.0 | 7.5 | 7.5 |
| خطای اندازهگیری اندازه چند پروب مطابق با GB/T16857.5 |
PSTE,MPE | μm | 1.7 | 2.1 | 2.8 | 3.0 | 3.0 |
| خطای اندازهگیری موقعیت چند پروب مطابق با GB/T16857.5 |
PLTE,MPE | μm | 3.4 | 4.2 | 5.6 | 6.0 | 6.0 |
 |

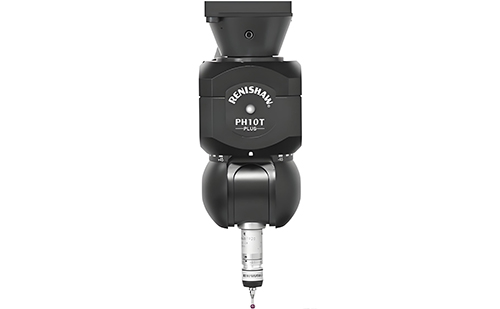

5/6/4 7/10/7 |
9/12/8 9/15/8 9/20/8 |
12/15/10 12/22/10 12/30/10 |
15/20/10 | 15/22/12 15/30/12 15/20/14 15/33/14 |
||
|---|---|---|---|---|---|---|---|
| خطای اندازهگیری طول MPE مطابق با GB/T16857.2 |
E0,MPE | μm | 1.3+L/400 | 1.5+L/400 | 2.4+L/400 | 2.6+L/400 | 2.6+L/400 |
| E150,MPE | μm | 1.5+L/400 | 1.7+L/400 | 2.6+L/400 | 2.8+L/400 | 2.8+L/400 | |
| محدوده تکرارپذیری R0 MPL مطابق با GB/T16857.2 |
R0,MPL | μm | 0.9 | 1.0 | 1.5 | 1.5 | 1.5 |
| خطای اسکن مطابق با GB/T16857.4 |
MPE THP | μm | 1.9 | 1.9 | 2.5 | 2.7 | 2.7 |
| MPT THP | s | 50 | 50 | 50 | 50 | 50 | |
| خطای اندازهگیری فرم تک پروب مطابق با GB/T16857.5 |
PFTU,MPE | μm | 1.5 | 1.7 | 2.6 | 2.8 | 2.8 |
| خطای اندازهگیری فرم چند پروب مطابق با GB/T16857.5 |
PFTE,MPE | μm | 3.8 | 4.3 | 6.5 | 7.0 | 7.0 |
| خطای اندازهگیری اندازه چند پروب مطابق با GB/T16857.5 |
PSTE,MPE | μm | 1.5 | 1.7 | 2.6 | 2.8 | 2.8 |
| خطای اندازهگیری موقعیت چند پروب مطابق با GB/T16857.5 |
PLTE,MPE | μm | 3.0 | 3.4 | 5.2 | 5.6 | 5.6 |
این سیستم به شدت از استانداردهای ANSI، ISO، GB و PTB تبعیت میکند، به طور مداوم از جدیدترین مشخصات و مفاهیم طراحی استفاده میکند و به طور کامل از پروتکل کنترل بینالمللی رایج I++ پشتیبانی میکند.
این نرمافزار با دارا بودن رابط کاربری کاربرپسند و سادهشده، امکان عملیات سریع تککاربره از طریق عملکرد کشیدن و رها کردن، ادغام بیدرز با دادههای CAD و نمایش 100% گرافیکی از اندازهگیری تا تولید گزارش، راهحلهای اندازهگیری جامعی برای سازمانهای متنوع ارائه میدهد.
نرمافزار Rational DMIS با ادغام ماژولهای CAD، ماژول قطعات دیواره نازک و ماژولهای اسکن، نیازهای فزاینده اندازهگیری مشتریان را برآورده میسازد.
هسته 100% DMIS؛ امکان وارد کردن/صادر کردن برنامههای DMIS را فراهم میکند؛
ادغام بیدرز با دادههای CAD؛
پشتیبانی از فرمتهای IGES، STEP، DXF، STL، XYZ و سایر فرمتها؛
پشتیبانی از خروجی به فرمتهای Q-DAS، DML و سایرین؛
پشتیبانی از رابطهای خوانش مستقیم برای CATIA، UG، PRO-E، SolidWorks و Parasolid؛
بازرسی هوشمند: شبیهسازی بلادرنگ مسیرهای بازرسی با بهینهسازی خودکار؛
محاسبه جامع و سریع تلرانس: مطابق با استانداردهای GB، ISO، Y14.5، ANSI، DIN، AGMA؛
فرمتهای خروجی گزارش متنوع: پشتیبانی از فرمتهای HTML، Excel، PDF، OUT و TXT.
