STA، برای اندازهگیری پایدار ساخته شده است. قطعات اصلی مانند بدنه یکپارچه، شفت اصلی با باربری بالا، میز تنظیم خودکار سنگین و غیره، همگی با طراحی صلابت اضافی ۳۰۰٪ بالاتر از صلابت مورد نیاز طراحی شدهاند. صلابت بالا قطعات کل دستگاه، پایه اصلی برای دستیابی به اندازهگیری پایدار طولانی مدت است. |
|
|
پایداری، پایه اصلی همه اندازهگیریهاست.
بدون پایداری، هر نوع اندازهگیری بیاثر است.
S T A، برای اندازهگیری پایدار ساخته شده است. قطعات اصلی مانند بدنه یکپارچه، شفت اصلی با بار بالا، میز تنظیم خودکار سنگین و غیره، همگی با طراحی سفارشی صلابت 300٪ بالاتر از صلابت مورد نیاز طراحی شدهاند. صلابت بالا قطعات دستگاه، پایه اندازهگیری پایدار طولانی مدت است.
STA علاوه بر توانایی اندازهگیری پایدار قطعات کوچک دقیق، به دلیل طراحی صلابت بالا قاب و قطعات عملکردی整机، میتواند اندازهگیری قطعات بزرگ و سنگین مانند محفظه شفت اصلی، هسته شفت، شفت چرخ دنده، میل لنگ و سایر قطعات شفت بلند را انجام دهد.

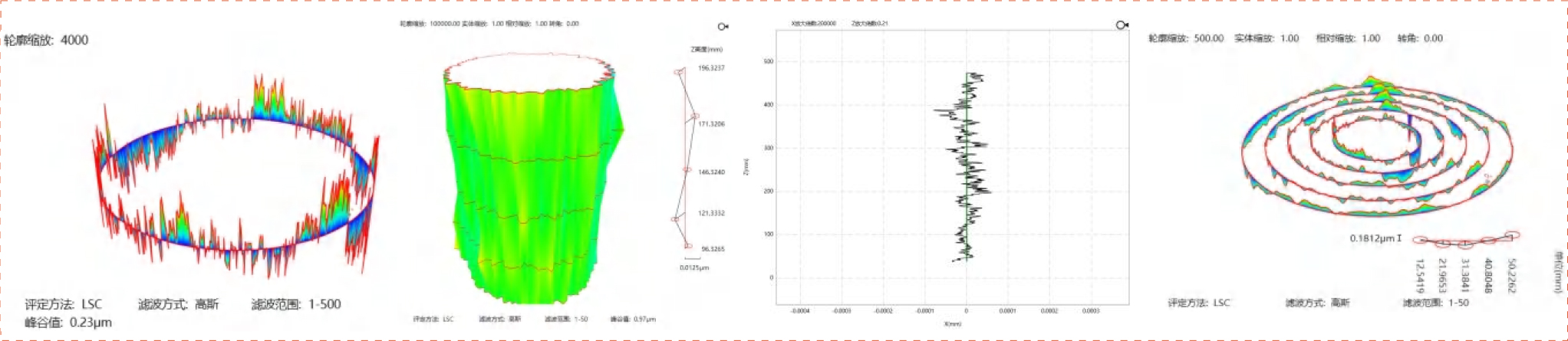

با نصب نرمافزار اندازهگیری خودکار RSP با معماری پیشرفته، اپراتور را آزاد میکند و اندازهگیری پیچیده را ساده میکند.
| مدل | سری STA3000 | سری STA4000 | |
|---|---|---|---|
| میز کار چرخان | دقت چرخش | (0.05+6H/10000) میکرومتر | (0.05+6H/10000) میکرومتر |
| قطر مؤثر میز کار | 300 میلیمتر | 400 میلیمتر | |
| سرعت چرخش | 6 دور در دقیقه | 6 دور در دقیقه | |
| حداکثر قطر اندازهگیری | 320 میلیمتر | 420 میلیمتر | |
| حداکثر قطر قطعه کار (قطر چرخش) | 500 میلیمتر | 650 میلیمتر | |
| ظرفیت باربری میز کار | 60 کیلوگرم، 80 کیلوگرم | 100-500 کیلوگرم (انتخابی) | |
| محور عمودی | محدوده حرکت عمودی | 600 میلیمتر، 800 میلیمتر، 1000 میلیمتر، 1300 میلیمتر (انتخابی) | |
| روش حرکت عمودی | الکتریکی | ||
| مستقیمیت | 0.3 میکرومتر/100 میلیمتر | ||
| بازوی افقی | محدوده حرکت افقی | 225 میلیمتر | 225 میلیمتر |
| مقدار بیرون زدگی | 25 میلیمتر | ||
| روش حرکت افقی | الکتریکی | ||
| سنجشگر | دستگاه جمعآوری داده | کدکننده دایرهای | |
| تعداد نقاط نمونهبرداری محیطی | 14400 | ||
| نوع سنسور | ایندوکتو | ||
| دامنه سنسور | ±500 میکرومتر | ||
| وضوح سنسور | 0.001 میکرومتر | ||
