اندازهگیری دستهای سرعت بالا: الگوی سنتی را به طور کلی تغییر میدهد و از اندازهگیری همزمان چندین محصول پشتیبانی میکند. پس از قرار دادن محصولات، تنها با یک کلید میتوان اندازههای کلیه محصولات روی پلتفرم را کامل کرد. دقت پایدار و یکدست: اندازهگیری دقیق یکپارچه دستهای را محقق میکند، با دقت بالا، سرعت سریع و عملکرد پایدار، در صنعت به عنوان یک پیشگام شناخته میشود. |
|
|

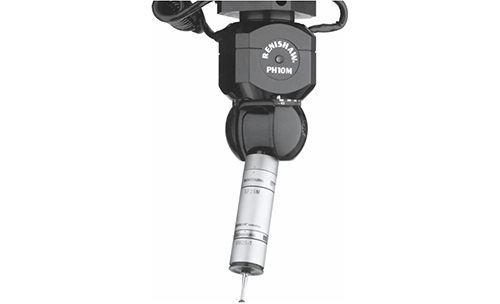

| مدل | محدوده اندازهگیری (میلیمتر) | ابعاد خارجی (میلیمتر) | وزن کل (کیلوگرم) | ارتفاع سطح انتهایی محور Z - H (میلیمتر) | ارتفاع سکو رزرو - h (میلیمتر) |
|---|---|---|---|---|---|
| GANTRY 203015 | 2000×3000×1500 | 4040×5980×4545 | 9500 | 580 | 300 |
| GANTRY 204015 | 2000×4000×1500 | 4040×6980×4545 | 10500 | ||
| GANTRY 255015 | 2500×5000×1500 | 4540×7980×4545 | 12000 | ||
| GANTRY 255020 | 2500×5000×2000 | 4540×7980×5545 | 12500 | 580 | 300 |
| GANTRY 306020 | 3000×6000×2000 | 5040×8980×5545 | 14000 | ||
| GANTRY 306025 | 3000×6000×2500 | 5040×8980×6545 | 14500 |
| پارامترهای عملکرد | |
|---|---|
| سرعت حرکت فضایی (میلیمتر بر ثانیه) | 400 |
| شتاب حرکت فضایی (میلیمتر بر مجذور ثانیه) | 800 |
| حداکثر شتاب اندازهگیری شده (میلیمتر بر مجذور ثانیه) | 350 |
| حداقل فاصله جمعشدگی (میلیمتر) | 2.0 |
| جدول پارامترهای قابلیت اندازهگیری پیکربندی اسکن (SP25/SP80) | |
|---|---|
| حداکثر تعداد نقاط اسکن (نقطه بر ثانیه) | 2000 |
| حداکثر سرعت اندازهگیری اسکن (میلیمتر بر ثانیه) | 50 |
| حداکثر سرعت اندازهگیری ماشهای (میلیمتر بر ثانیه) | 50 |
 |
203015 204015 |
255015 | 255020 | 306020 | 306025 | ||
|---|---|---|---|---|---|---|---|
| خطای اندازهگیری طول (MPE) مطابق با GB/T16857.2 |
E0,MPE | μm | 2.2+L/400 | 2.7+L/400 | 2.9+L/400 | 3.2+L/400 | 3.9+L/400 |
| E150,MPE | μm | 2.5+L330 | 3.0+L330 | 3.2+L330 | 3.5+L330 | 4.2+L330 | |
| محدوده تکرارپذیری R0 MPL مطابق با GB/T16857.2 |
R0,MPL | μm | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 |
| خطای اسکن مطابق با GB/T16857.4 |
MPE THP | μm | 3.5 | 3.5 | 4.0 | 4.0 | 4.0 |
| MPT THP | s | 60 | 60 | 60 | 60 | 60 | |
| خطای اندازهگیری فرم تک پروب مطابق با GB/T16857.5 |
PFTU,MPE | μm | 2.5 | 3.0 | 3.5 | 3.5 | 3.5 |
| خطای اندازهگیری فرم چند پروب مطابق با GB/T16857.5 |
PFTE,MPE | μm | 2.5 | 3.0 | 3.5 | 3.5 | 3.5 |
| خطای اندازهگیری اندازه چند پروب مطابق با GB/T16857.5 |
PSTE,MPE | μm | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| خطای اندازهگیری موقعیت چند پروب مطابق با GB/T16857.5 |
PLTE,MPE | μm | 5.0 | 5.0 | 6.0 | 6.0 | 6.0 |
 |

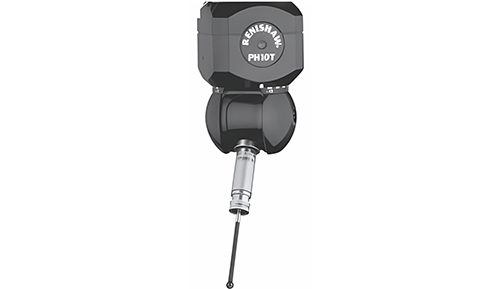

203015 204015 |
255015 | 255020 | 3060020 | 306025 | ||
|---|---|---|---|---|---|---|---|
| خطای اندازهگیری طول (MPE) مطابق با GB/T16857.2 |
E0,MPE | μm | 2.7+L/400 | 3.4+L/400 | 3.4+L/400 | 3.9+L/400 | 3.9+L/400 |
| E150,MPE | μm | 3.0+L/330 | 3.7+L/330 | 3.7+L/330 | 4.2+L/330 | 4.2+L/330 | |
| محدوده تکرارپذیری R0 MPL مطابق با GB/T16857.2 |
R0,MPL | μm | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 |
| خطای اسکن مطابق با GB/T16857.4 |
MPE THP | μm | / | / | / | / | / |
| MPT THP | s | / | / | / | / | / | |
| خطای اندازهگیری فرم تک پروب مطابق با GB/T16857.5 |
PFTU,MPE | μm | 2.8 | 3.3 | 3.8 | 3.8 | 3.8 |
| خطای اندازهگیری فرم چند پروب مطابق با GB/T16857.5 |
PFTE,MPE | μm | 2.8 | 3.3 | 3.8 | 3.8 | 3.8 |
| خطای اندازهگیری اندازه چند پروب مطابق با GB/T16857.5 |
PSTE,MPE | μm | 2.3 | 2.3 | 2.3 | 2.3 | 2.3 |
| خطای اندازهگیری موقعیت چند پروب مطابق با GB/T16857.5 |
PLTE,MPE | μm | 5.5 | 6.5 | 6.5 | 6.5 | 6.5 |
این سیستم به شدت از استانداردهای ANSI، ISO، GB و PTB تبعیت میکند، به طور مداوم از جدیدترین مشخصات و مفاهیم طراحی استفاده میکند و به طور کامل از پروتکل کنترل بینالمللی رایج I++ پشتیبانی میکند.
این نرمافزار با دارا بودن رابط کاربری کاربرپسند و سادهشده، امکان عملیات سریع تککاربره از طریق عملکرد کشیدن و رها کردن، ادغام بیدرز با دادههای CAD و نمایش 100% گرافیکی از اندازهگیری تا تولید گزارش، راهحلهای اندازهگیری جامعی برای سازمانهای متنوع ارائه میدهد.

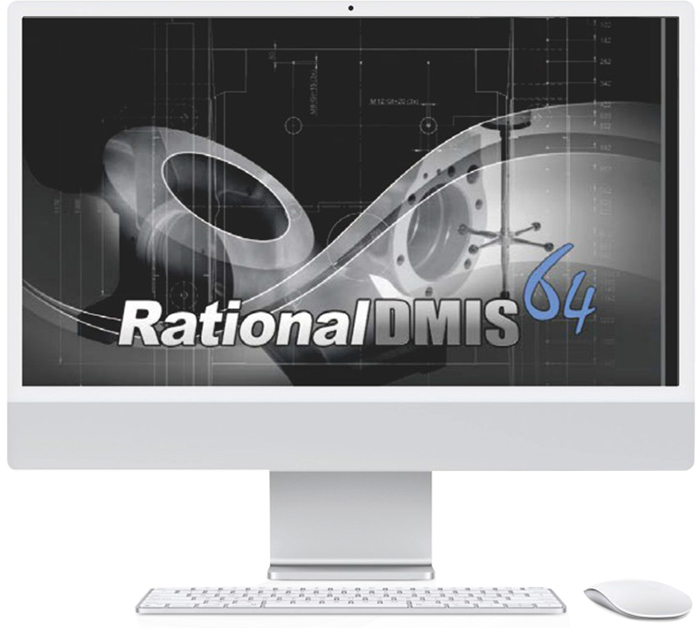

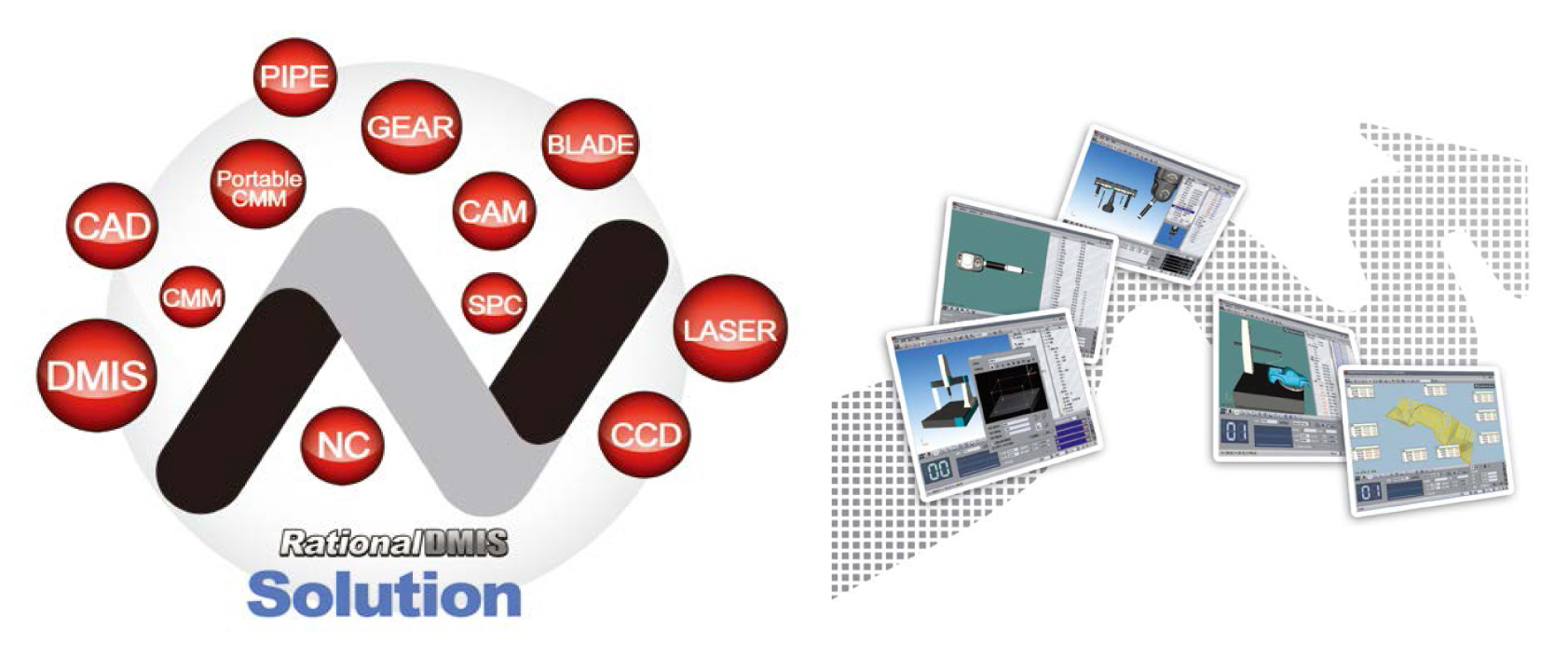

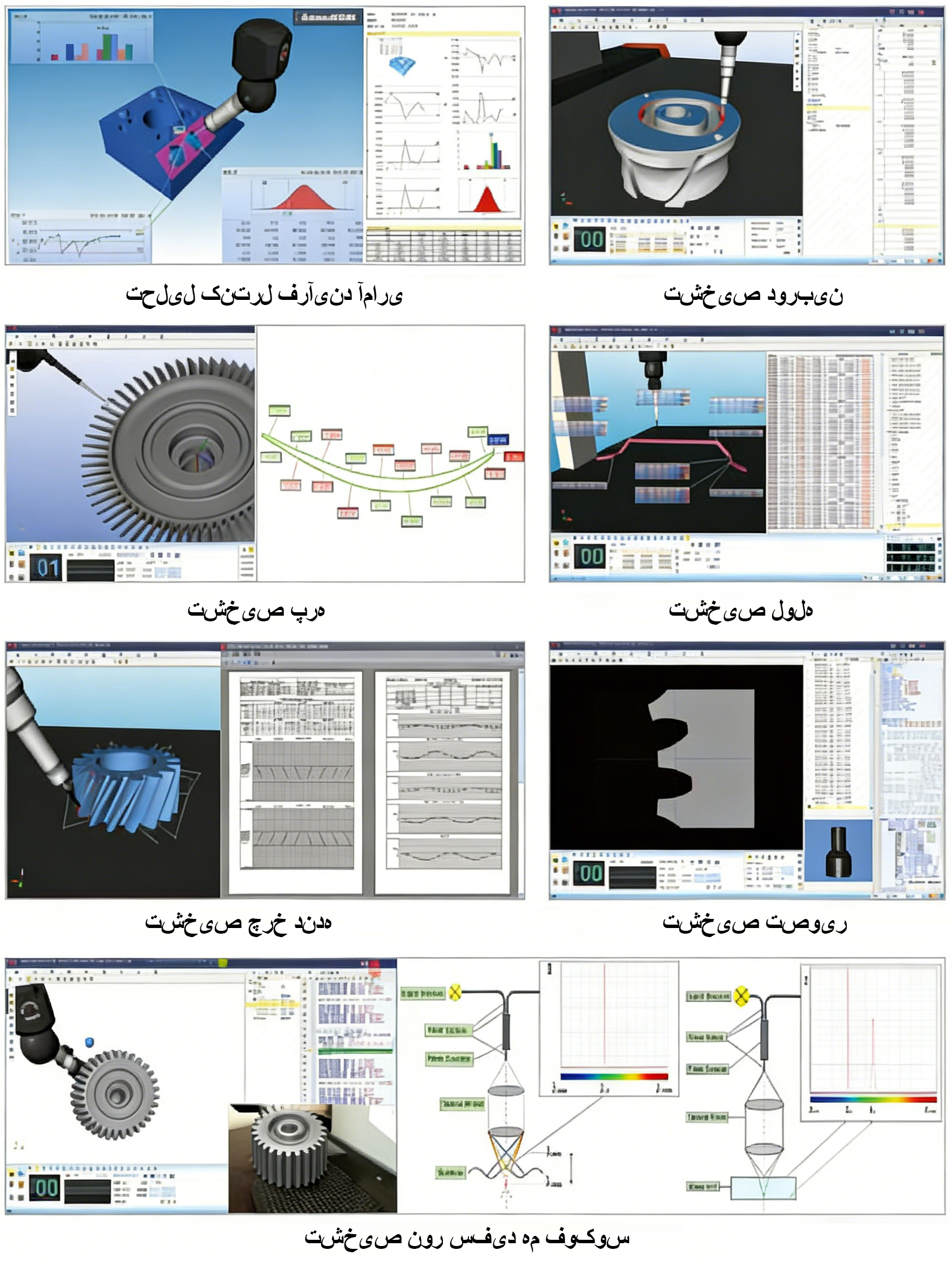

نرمافزار Rational DMIS با ادغام ماژولهای CAD، ماژول قطعات دیواره نازک و ماژولهای اسکن، نیازهای فزاینده اندازهگیری مشتریان را برآورده میسازد.
هسته 100% DMIS؛ امکان وارد کردن/صادر کردن برنامههای DMIS را فراهم میکند؛
ادغام بیدرز با دادههای CAD؛
پشتیبانی از فرمتهای IGES، STEP، DXF، STL، XYZ و سایر فرمتها؛
پشتیبانی از خروجی به فرمتهای Q-DAS، DML و سایرین؛
پشتیبانی از رابطهای خوانش مستقیم برای CATIA، UG، PRO-E، SolidWorks و Parasolid؛
بازرسی هوشمند: شبیهسازی بلادرنگ مسیرهای بازرسی با بهینهسازی خودکار؛
محاسبه جامع و سریع تلرانس: مطابق با استانداردهای GB، ISO، Y14.5، ANSI، DIN، AGMA؛
فرمتهای خروجی گزارش متنوع: پشتیبانی از فرمتهای HTML، Excel، PDF، OUT و TXT.
